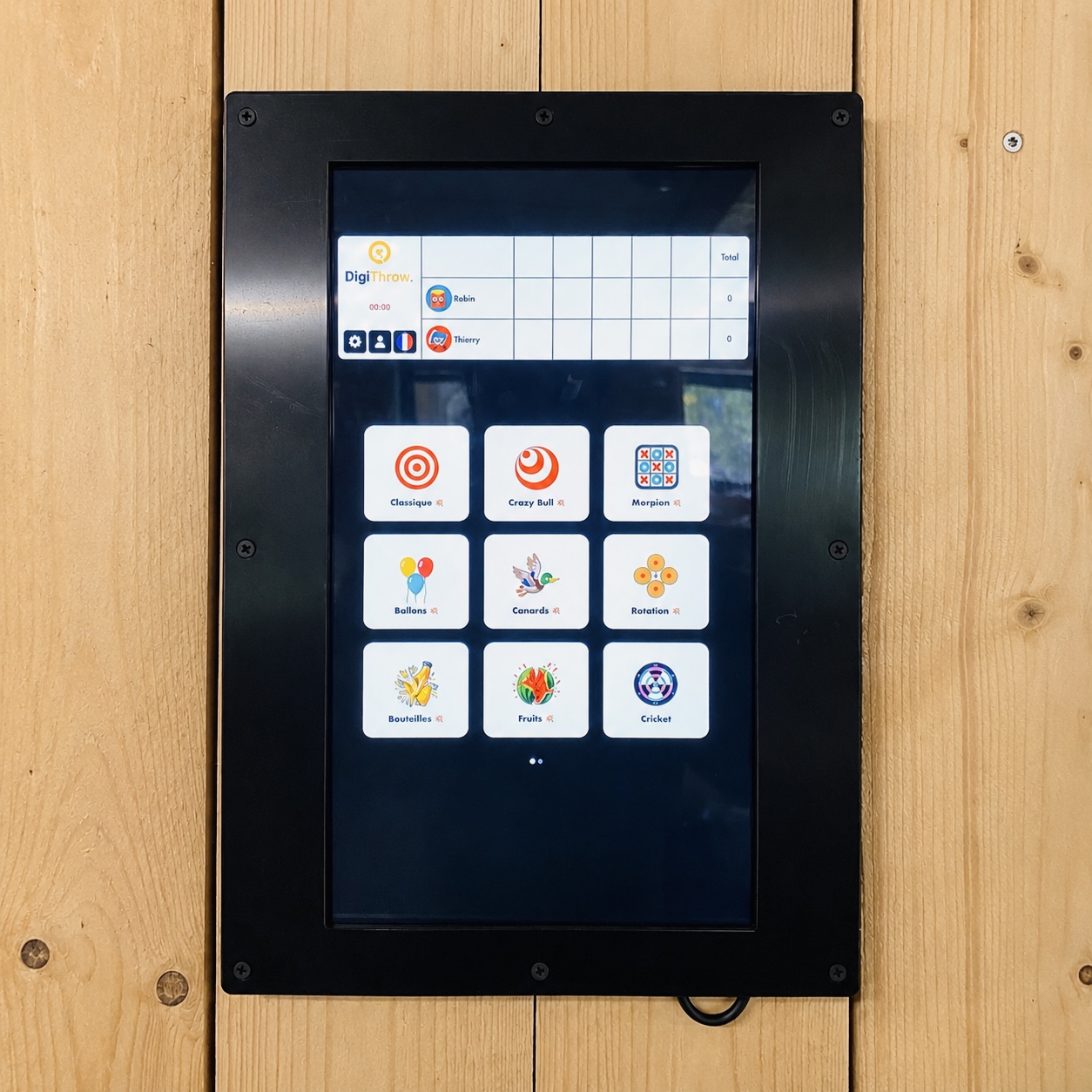

Support pour écran Viewsonic TD1655 en PEHD

Le montage n’est pas aussi simple qu’il n’y paraît et nécessite quelques explications.
D’ailleurs, avant toute remarque sur la complexité du montage, je peux vous fournir, si vous le souhaitez, une version plus simple à installer.

Les pièces d’épaisseur sont alors réalisées en un seul bloc, ce qui facilite grandement la fixation de l’ensemble au mur. Cette version présente toutefois plusieurs inconvénients : son prix, deux fois plus élevé ; son impact écologique, puisqu’elle nécessite deux fois plus de matière ; et son manque de praticité. En effet, pour retirer l’écran, il faut démonter l’ensemble.

Avec les pièces séparées, il suffit de retirer les trois vis du haut, de desserrer celles du milieu, puis de faire glisser l’écran.
Cette version est un peu plus compliquée à installer la première fois, mais en suivant le protocole ci-dessous, le montage peut être réalisé sans difficulté et par une seule personne.

Le montage

Utilisez la plaque complète pour marquer l’emplacement des trous sur votre paroi.

Posez la plaque complète sur une table, avec la future face visible orientée vers la table.
Cette pièce étant symétrique, choisissez simplement la plus belle face.
Placez deux vis dans les trous situés au milieu des côtés, avec les pointes orientées vers le haut.

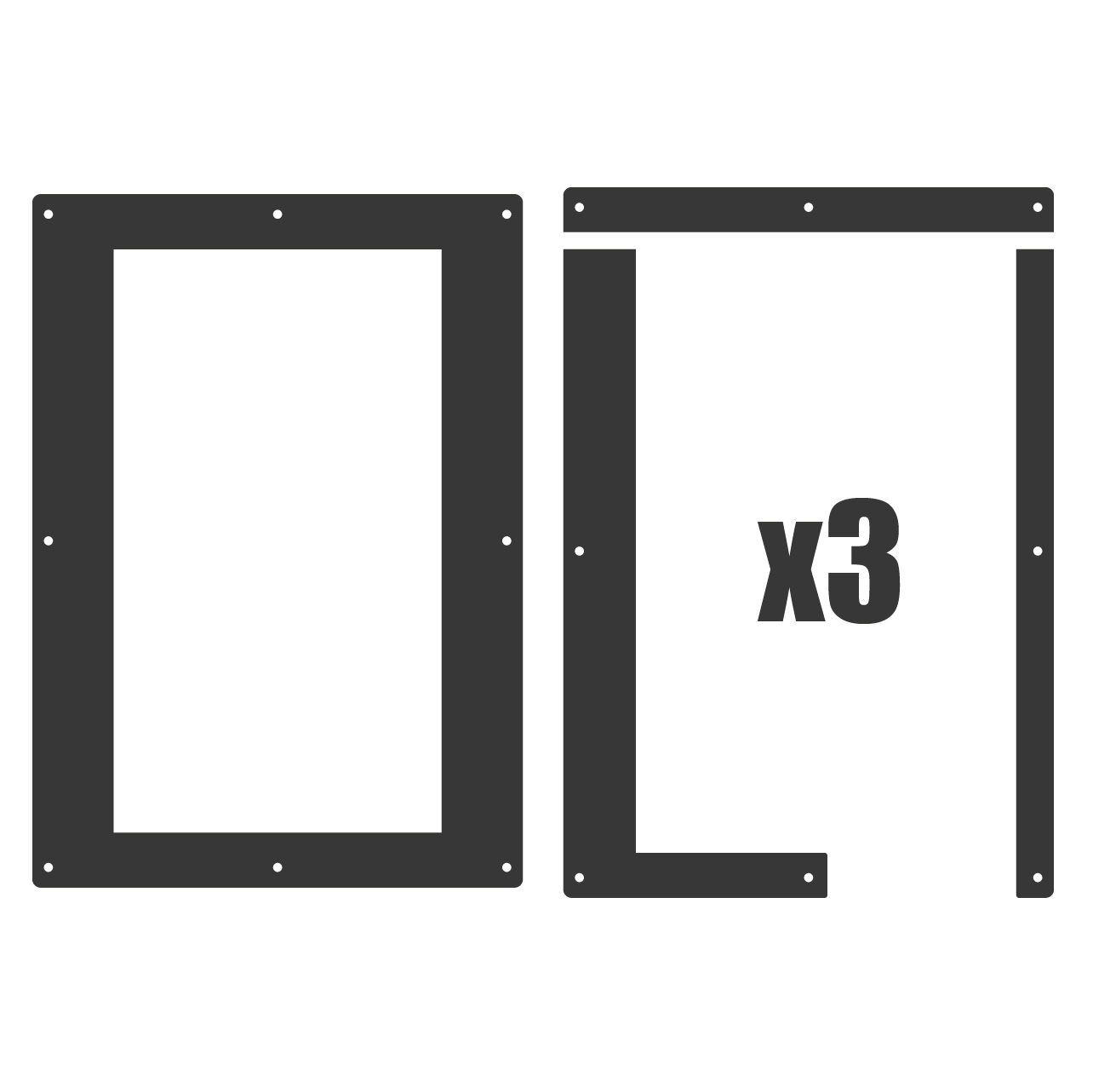

Enfilez les trois pièces de gauche et les trois pièces de droite sur les deux vis.
Vous pouvez vous référer à la photo ci-dessous. Si vous souhaitez orienter le câblage vers le haut, inversez les pièces de droite et de gauche. Il faudra alors insérer l’écran par le bas.
Ne vous occupez pas de la partie haute dans un premier temps.
Si vous inversez les pièces, inversez également la suite des instructions : lorsque je parlerai du haut, il faudra comprendre le bas.

Une fois les pièces positionnées, saisissez l’ensemble en maintenant les vis, puis retournez-le.
Maintenez fermement les plaques situées à droite et à gauche.

Vissez les deux vis du milieu aux emplacements préalablement marqués, sans les serrer complètement.
Vous pouvez ensuite installer les trois vis du bas et les serrer modérément, juste au contact, tout en maintenant les différentes pièces bien alignées bord à bord.

Insérez l’écran par le haut, avec les ports USB-C orientés vers le bas.

Serrez les vis de la partie centrale en veillant à centrer parfaitement l’écran. Vous pouvez passer vos doigts sous l’écran pour le déplacer. Cette opération est plus simple lorsqu’il est allumé.

Placez les pièces restantes de la partie haute, puis vissez les trois dernières vis.

Le PEHD est un plastique très résistant : vous ne risquez pas de le casser en serrant les vis. Il reste toutefois inutile de les serrer excessivement.

Pour retirer l’écran, il n’est pas nécessaire de démonter l’ensemble. Dévissez simplement les trois vis du haut, desserrez celles du milieu, puis faites glisser l’écran hors du support, qui restera fixé au mur.
